输送机技术__带式输送机种类

   根据带式输送机使用场所工作环境、技术性能及输送物料种类等方面的不同，现场所采用的输送机种类也不同。目前除较多采用的通用带式输送机外，还有多种新型结构的 特种带式输送机，其中具有代表性的主要有：大倾角带式输送机（深槽带式输送机、花 纹带输送机、波纹挡边带式输送机以及压带式输送机等)、管状带式输送机、气垫带式输 送机、平面转弯带式输送机、线摩擦带式输送机等。

   带式输送机有多种分类方式，具体如下：

1.按用途分类

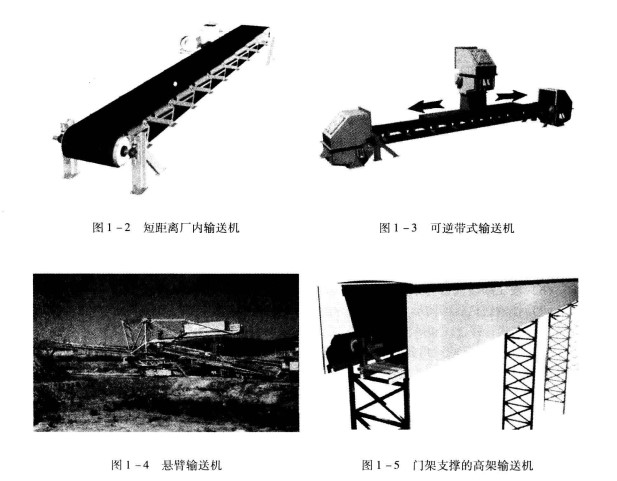

   有通用输送机、移动式输送机、井下输送机、露天矿用固定式和 移动式输送机、特种结构输送机（移置式输送机、装载机用转载输送机、大倾角输送机）】 等。图1-2为短距离厂内输送机，其可以完成水平，上运或下运；图1-3为可逆带式输 送机，其用于双向输送物料；图1-4为悬臂输送机，其通常安装在堆料机上，并可回转， 以实现排土或布料；图1-5为门架支撑的高架输送机，其通常配合其他散料处理设备共 同使用，例如在水电建设中的应用：图1-6为可移置带式输送机的标准中间架，该机架 设置在轨枕上，便于移置。

2.按运输物料的类别分类

   有一般松散物料用的输送机、坚硬物料用的输送机以 及单件物料用的输送机等。

3.按运输输送带承载段的位置分类

   有输送带承载段在上面的输送机、输送带承载段在下面的输送机、输送带承载段在上下 面的双向输送机三种。图1-7为双向输送机，分别在上分支和下分支输送物料，为了保持物料接触面不变，需要对输送带进 行翻转。

4.按输送带的形式分类

   有光面输 送带输送机、花纹带输送机、波纹挡边输 送带等。

5.按输送带的带芯材料分类

   有棉帆布输送带、尼龙帆布输送带、聚酯帆布输送带和钢丝绳芯输送带等。

6.按卸载方法分类

   有末端滚筒卸料和利用滚筒式卸料小车或犁式卸料器进行中 间卸料两种。

7.按驱动装置类型分类

   分为具有一个驱动滚简、具有两个或三个驱动滚筒、具 有传动带的中间驱动装置和带有磁力驱动装置等几种，图1-8为中间助力驱动带式输送机。

8.按驱动装置数量分类

   有单驱动与多驱动、单点驱动与多点驱动等。

9.按输送机机架的形式分类

   有刚性机架和钢绳机架两种，具体有固定式、移动 式、半固定式、移置式和吊挂式等。

10.按输送机的倾角分类

   有水平、倾斜（倾角在18°~20°以内)、大倾角（特殊 的高达35°~45°)三种。

11.按输送机的线路情况分类

   有直线、纵断面含有凸弧或凹弧的曲线、平面转 弯等。

   我国工矿企业中常用的有通用带式输送机、钢绳芯带式输送机和钢绳牵引带式输 送机。

   ➣通用带式输送机是由挠性输送带作为物料承载件和牵引件的连续输送设备，它 由传动滚筒依靠摩擦力带动输送带运行。输送带的带芯材料为棉帆布。

   ➣钢绳芯带式输送机与通用带式输送机的结构基本相同，但它采用高强度的钢绳 芯输送带。钢绳芯输送带的每一根钢绳，都经过特殊处理后嵌在橡胶输送带里面，保证在 输送带的使用期内输送带与金属相互粘合。钢绳芯带式输送机常用于长距离、大运量的输送机上。

   ➣钢绳牵引带式输送机的最大特点是牵引与承载构件分开，钢绳作牵引件，输送 带作承载构件。钢绳和输送带各自形成闭合回路，有各自独立的拉紧装置，在输送机尾部 有分绳装置，使钢绳与输送带嵌合或分离。驱动轮依靠摩擦力驱动牵引钢绳，输送带承托 在牵引钢绳上，再依靠与钢绳的摩擦力带动输送带及其上的物料，把物料从一端运到另一端。钢绳牵引带式输送机主要用于煤矿，特别是在人员和货物双运的场合。
