功能简介

一、有限元功能模块

有限元分析对支架设计的必要性已是共识,但支架有限元分析的建模繁琐,参数设置门槛高,求解时间长,计算可能不收敛等严重影响了有限元软件的使用。针对上述痛点、难点,南京迈实软件有限公司通过多年的技术沉淀研发的液压支架专用的有限元分析软件,可一键智能快速生成支架三维模型并完成有限元分析计算,真正实现了有限元软件在支架设计方面的技术落地。经与其他有限元软件相同模型的分析比对,求解准确,数据一致,可有效应用于液压支架的设计。

液压支架有限元分析

1、自动生成支架3D模型

软件可根据原支架分析系统软件的结构尺寸,通过快速设定主材板厚和主结构件的箱体高度,即可生成支架有限元分析用三维模型。此模型自动修正了影响分析的小孔、倒角、间隙等,能确保网格划分和有限原计算的有效性和高效性。同时也可设定更多的参数,使模型更为真实。

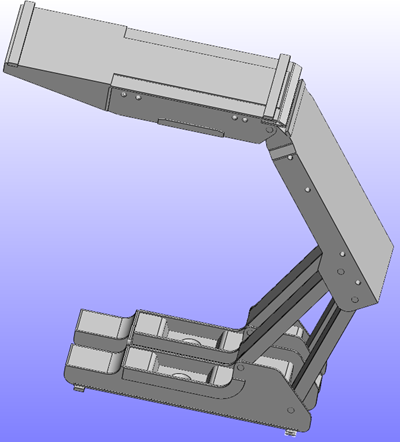

液压支架有限元分析 液压支架有限元分析

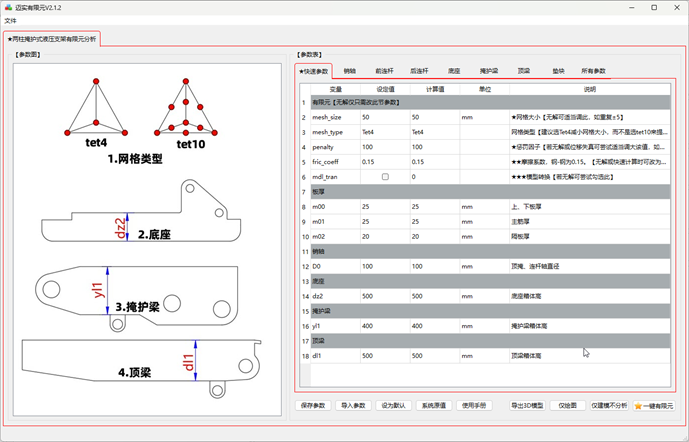

2、一键有限元分析

迈实支架有限元分析软件已根据支架的结构形式特点,自动设定合适的网格、接触和求解参数等,一键获得有限元分析结果,极大程度地降低有限元的学习曲线和操作难度。

3、快速有限元求解
由于软件对三维模型、网格和计算参数均进行了针对性的有效设定和控制,使得完整一套液压支架有限元分析(从最初的建模至最终的结算完毕输出)能够在10分钟内完成。甚至从一定程度上可以认为是实现了实时的有限元分析。

4、自动优化网格划分
软件可提供tet10和tet4两种网格划分,通过软件自动调定的网格参数,可智能划分出规则的四面体网格,进而有利于有限元求解的速度和准确性。

5、各种型式检验工况
软件可实现顶梁集中、顶梁扭转、顶梁偏载、顶梁中部长条、底座集中、底座扭转、顶梁底座同时加载等各型式检验约定的工况。通常选用顶梁偏载作为支架选材的主要依据。

6、高级参数控制
若需在对软件的有限元参数设置进行更多的参数设定,如接触和求解器参数等,则可利用软件的“只建模不分析“功能,对生成的求解模型进行个性化的参数设定。

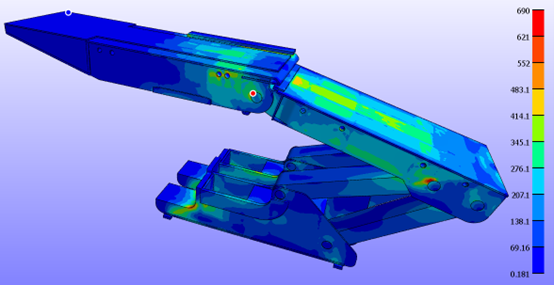

7、结果准确可靠
经与其他有限元软件相同模型的结果对比,二者计算结果接近,云图趋势一致,未见明细的数据差异。

8、智能在线升级功能
软件具有在线升级功能,后续更多功能改进和新增可实时保持同步。对于无法连接互联网的电脑,也可通过离线升级包实现软件的更新。


二、传统功能模块

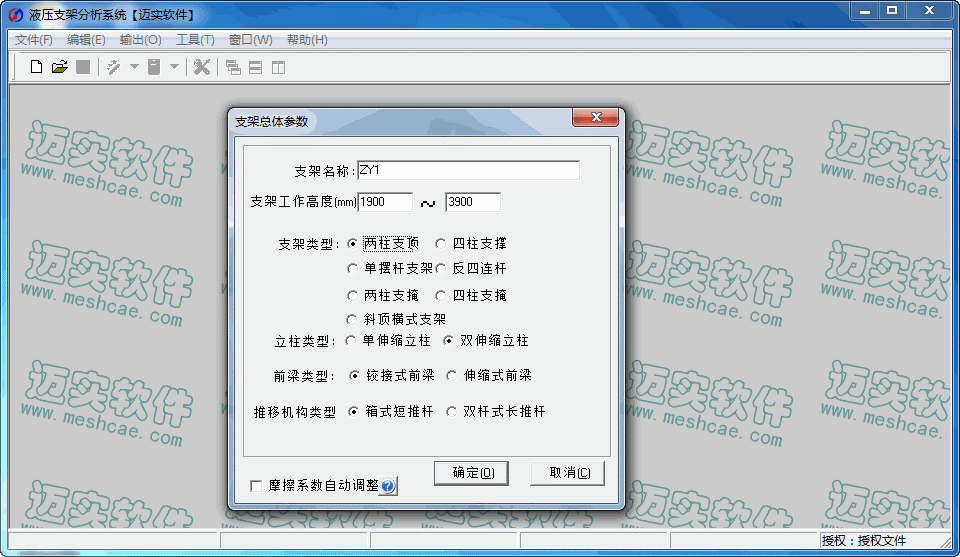

  1. 连杆优化设计模块:

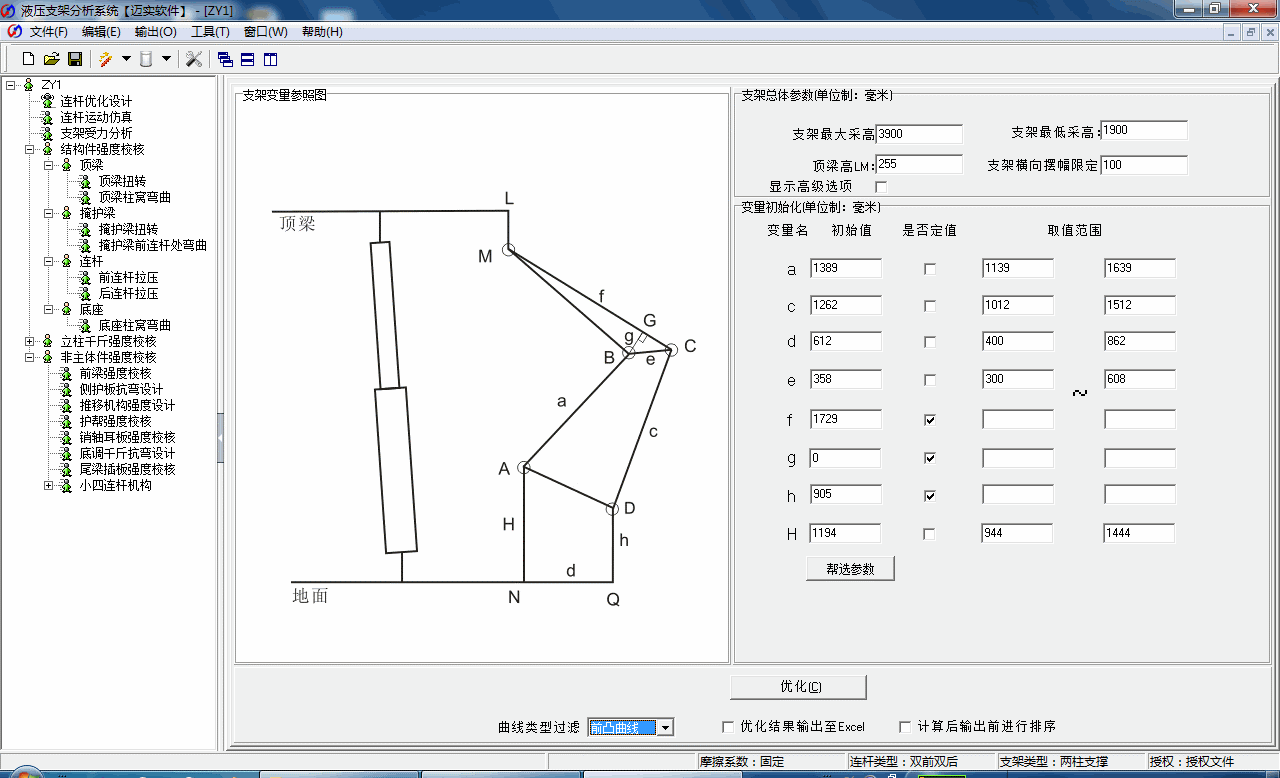

    连杆优化设计模块是利用高效、可靠的优化算法,实现了液压支架四连杆(反四连杆)参数的优化选取,从而帮助设计人员确定合适的四连杆参数,使支架在升降过程中的运动轨迹符合使用要求并达到优化。模块提供帮选参数功能,可实现连杆参数的智能化选取。
  2. 连杆运动仿真模块:

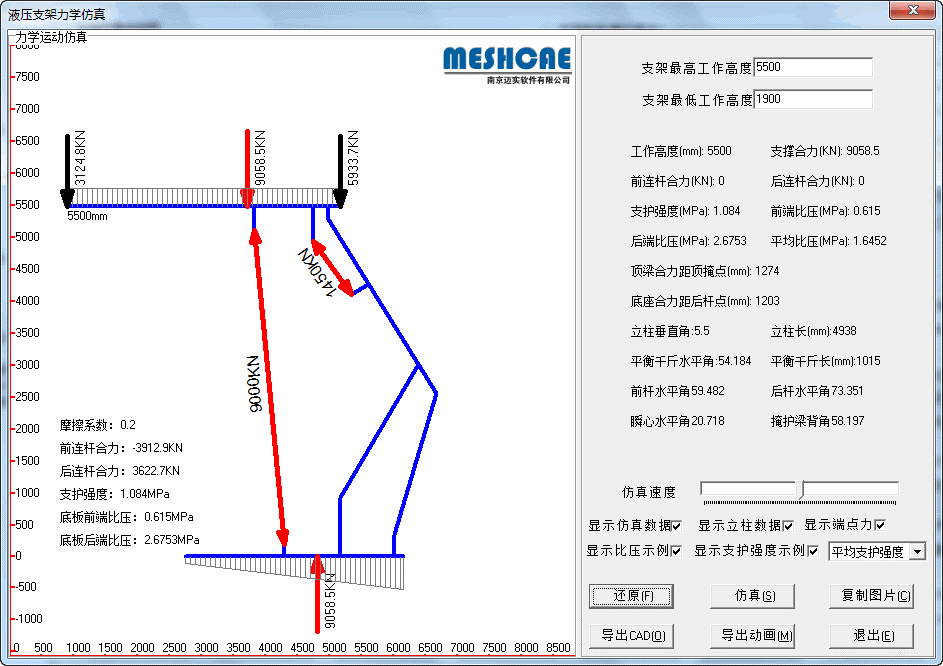

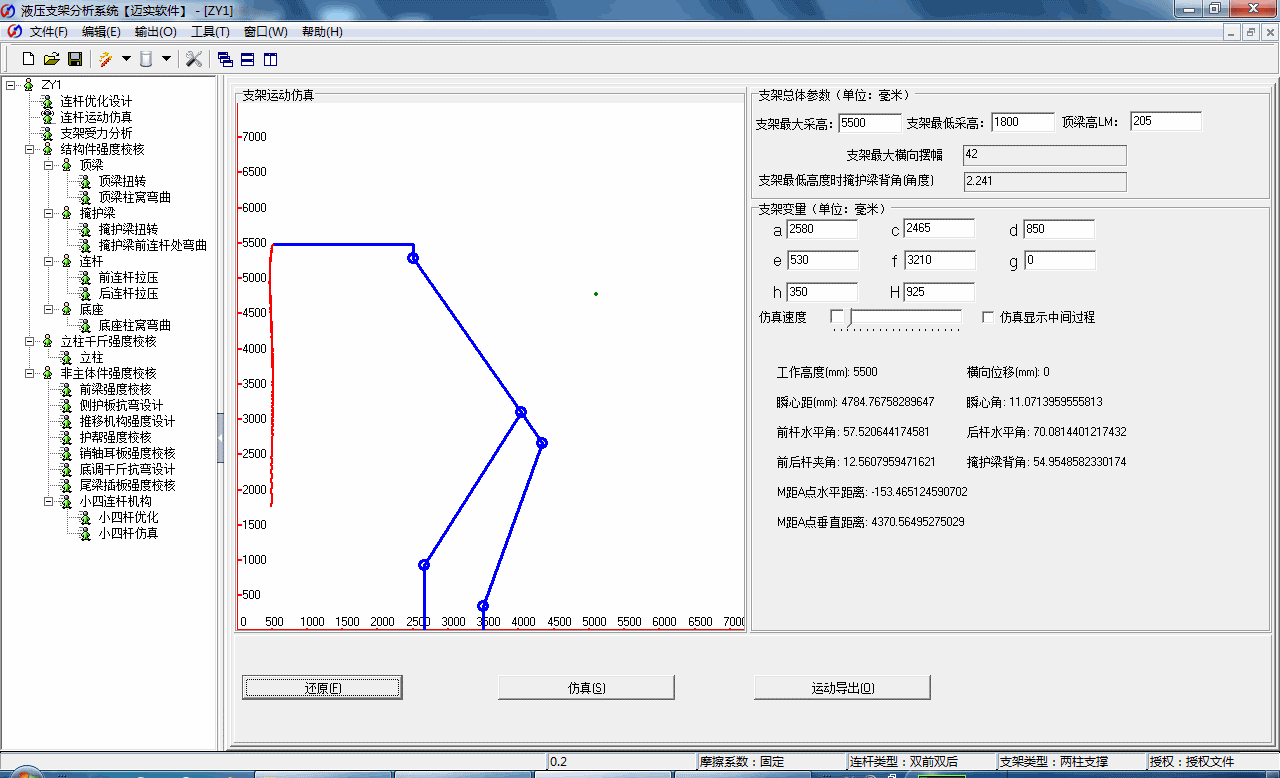

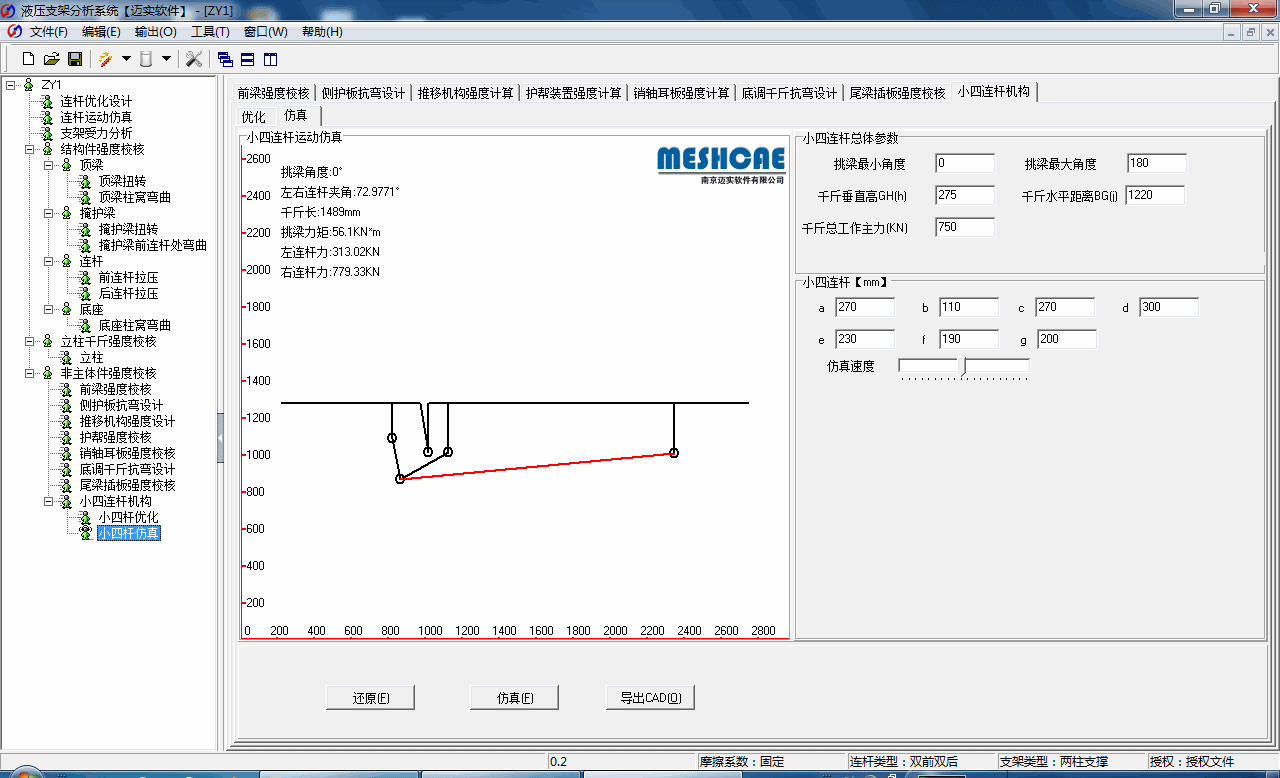

    连杆运动仿真模块是根据确定的四连杆参数对液压支架的运动轨迹进行仿真,实时、动态地模拟支架在升降过程中的运动情况,使设计人员对支架的运动过程有一个清晰的认识和了解,确保了设计参数的合理性和准确性,同时提供仿真数据的报表输出。

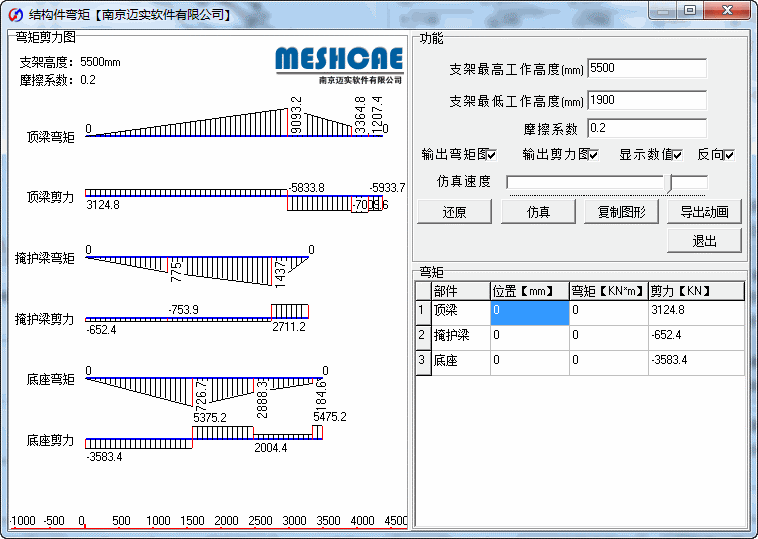

  3. 支架受力分析模块:

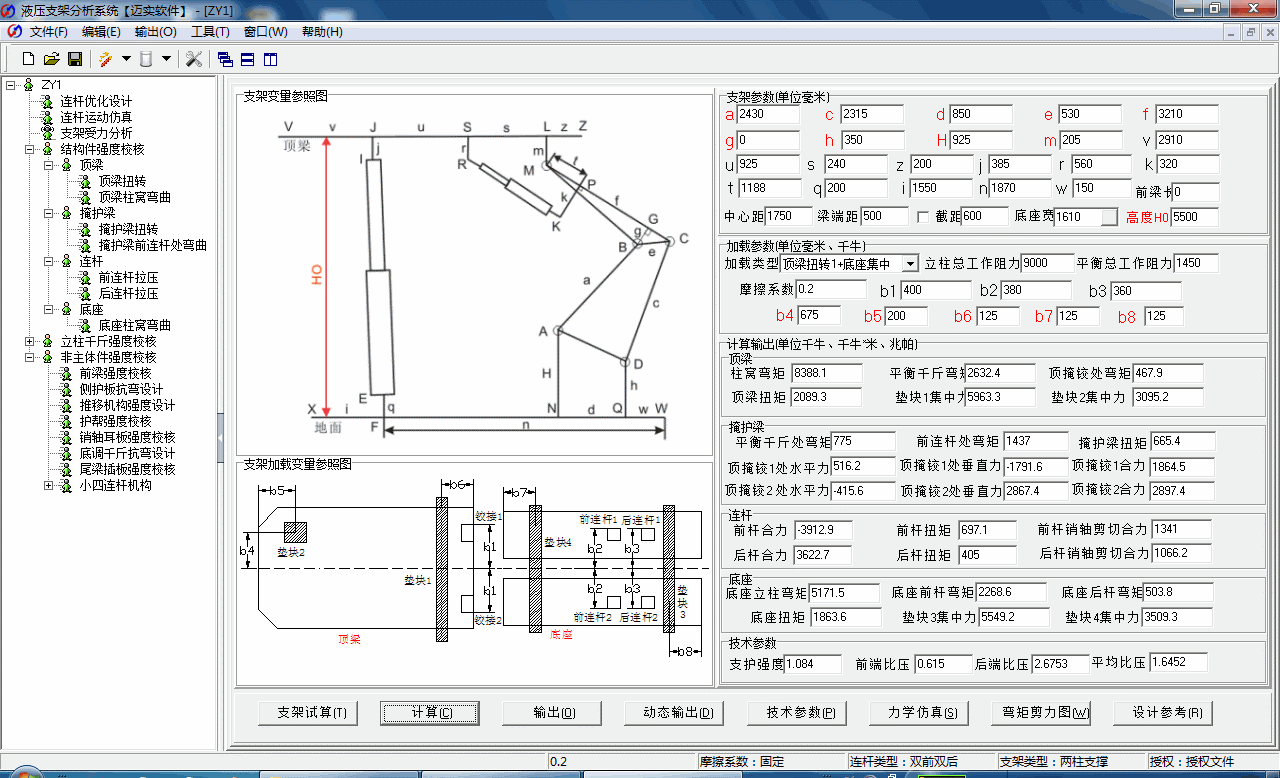

    该模块架型包含了两柱支掩、两柱支顶、四柱支顶、四柱支掩、单摆杆、反四连杆、横式支架等多种架型,加载类型包含顶梁集中、顶梁前端扭转、顶梁后端扭转、顶梁偏载、底座集中、底座前端扭转、底座后端扭转、顶梁前端扭转+底座集中、顶梁后端扭转+底座集中、顶梁集中+底座两点、顶梁两点+底座两点、顶梁前端水平加载、顶梁后端水平加载、放顶煤尾梁受力等各种工况的整架力学分析。同时模块提供了包含弯矩、扭矩、支护强度、比压等力学曲线的智能化报表输出,动态力学仿真,支架设计参数统计等功能。

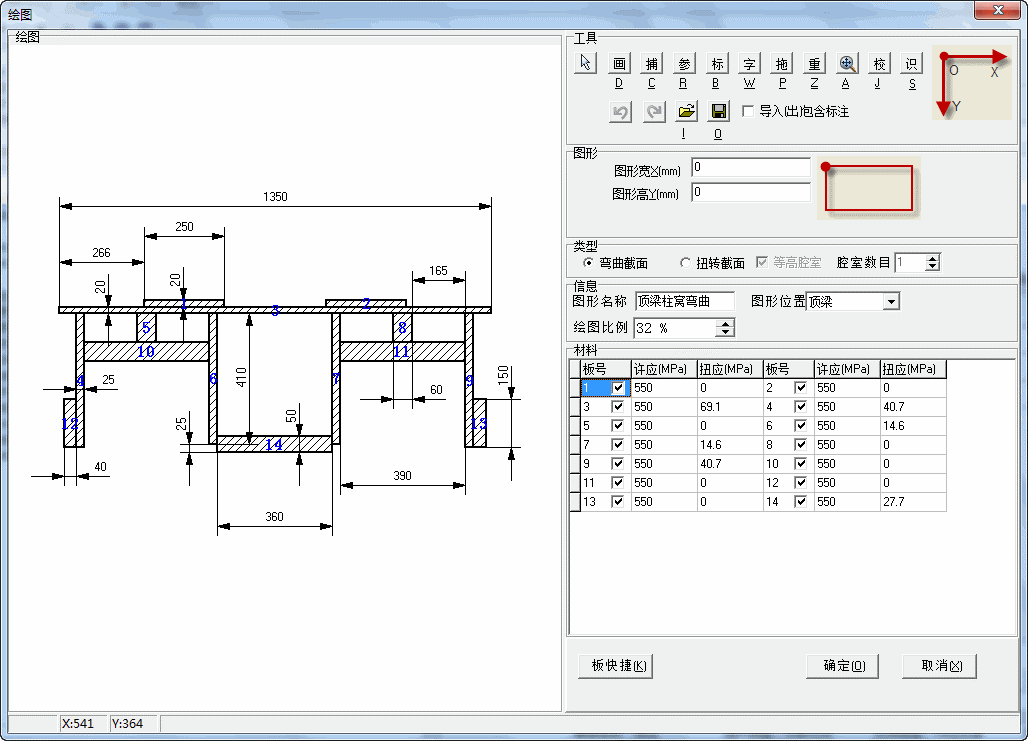

  4. 结构件强度校核模块:
    该模块提供了友好的用户绘图界面,允许用户便捷地绘制出需校核的模型截面,并提供标注、注释、其他CAD图形导入(导出)等功能。模块不仅提供独立的抗弯、抗扭校核,同时提供弯扭组合校核。该模块可输出规范的校核报表。

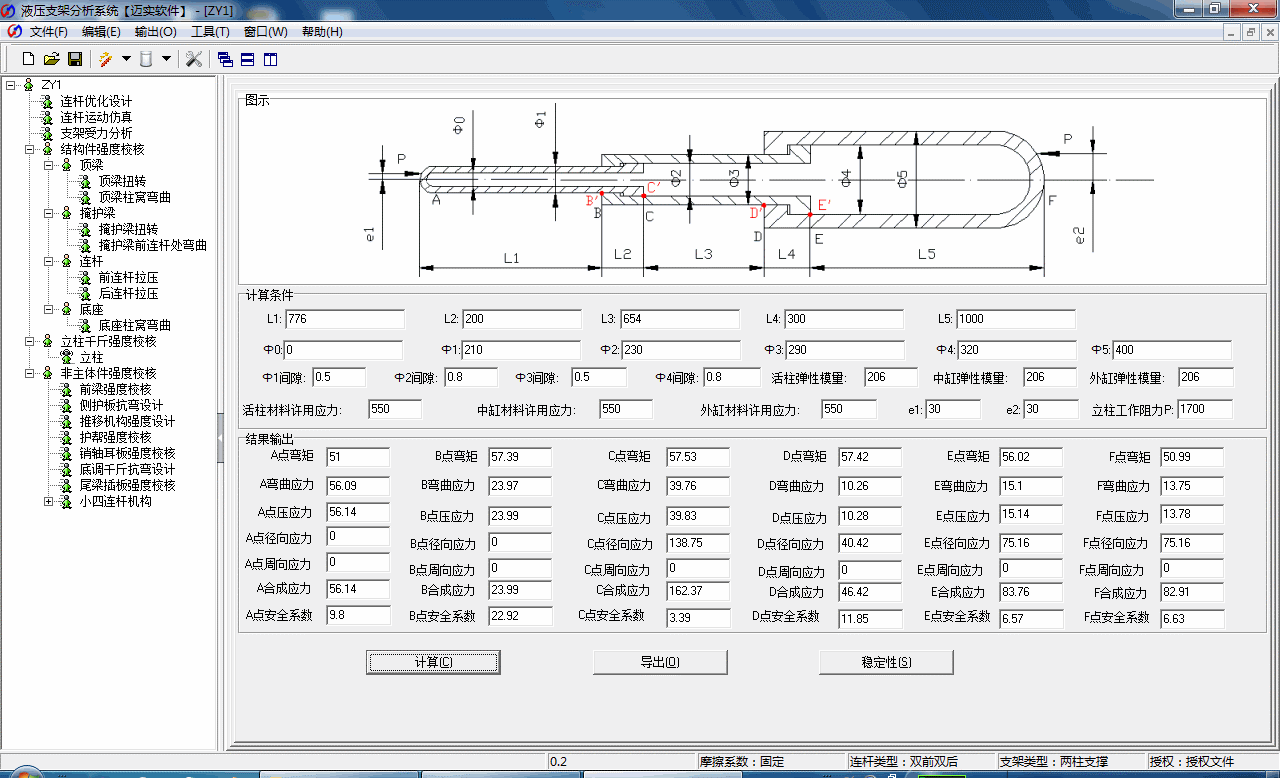

  5. 立柱千斤强度校核模块:
    该模块用于液压支架立柱和千斤的强度设计,能够准确快速地计算出立柱及千斤各危险点的合成应力及安全系数等力学数据,并提供智能化的报表输出,同时可对立柱及千斤的稳定性进行校核。
  6. 非主体件强度校核模块:
    该模块能够完成对液压支架前梁、侧护板、推移机构、护帮、销轴、耳板、底调千斤、尾梁插板等的强度校核,快速、准确地得到液压支架非主体件的强度数据。模块具有丰富的报表输出功能。
  7. 其他:
    系统提供用户自定义命令扩展接口,允许用户添加(删除)自定义的扩展程序;系统同时提供平衡千斤优化、公式编辑器、一键报表输出等小工具,方便用户支架设计使用。
