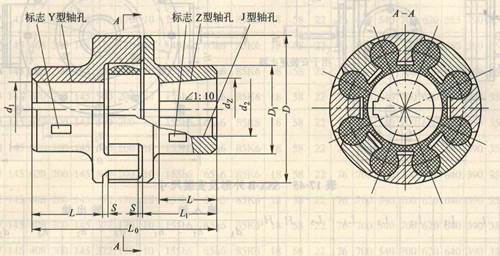

1、ML型梅花形弹性联轴器转动惯量和质量表


型号	转动惯量/kg•m²	质量/kg
ML1	0.0004	0.66
ML2	0.0015	1.55
ML3	0.0034	2.5
ML4	0.008	4.3
ML5	0.017	6.2
ML6	0.033	8.6
ML7	0.072	14
ML8	0.0157	25.7
ML9	0.339	41
ML10	0.0763	59
ML11	1.352	87
ML12	2.854	140
ML13	4.378	160

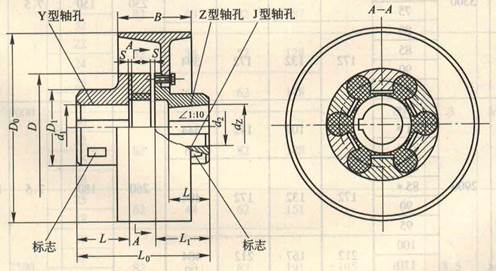

2、MLL-I型分体式制动轮梅花形弹性联轴器转动惯量和质量表


型号	转动惯量/kg•m²	质量/kg
MLL4-I-160	0.05	8.5
MLL4-I-200	0.095	9.5
MLL5-I-200	0.144	13.3
MLL6-I-200	0.168	16.7
MLL6-I-250	0.338	21.7
MLL7-I-250	0.381	26.3
MLL7-I-315	0.875	34.7
MLL8-I-315	1.173	47.3
MLL8-I-400	2.45	61.3
MLL9-I-400	3.313	84
MLL9-I-500	6.75	108
MLL10-I-500	8.25	132
MLL11-I-630	19.55	197
MLL12-I-710	26.73	212
MLL13-I-800	48	294

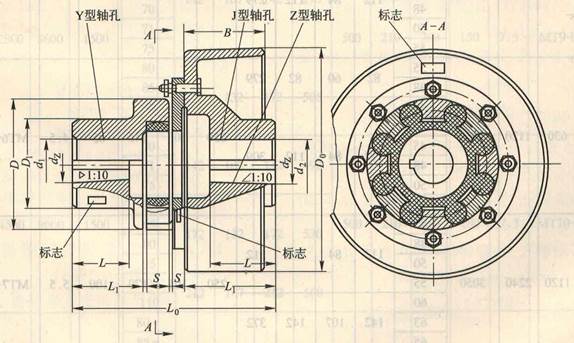

3、MLL-II型整体式制动轮梅花形弹性联轴器转动惯量和质量表


型号	转动惯量/kg•m²	质量/kg
MLL4-II-160		10
MLL4-II-200		14
MLL5-II-200		16.5
MLL6-II-200		20.3
MLL6-II-250		25.6
MLL7-II-250		31.4
MLL7-II-315		38.2
MLL8-II-315		55.5
MLL8-II-400		75.3
MLL9-II-400		92.9
MLL9-II-500		138
MLL10-II-500		180
MLL11-II-630		250
MLL12-II-710		290
MLL13-II-800		320

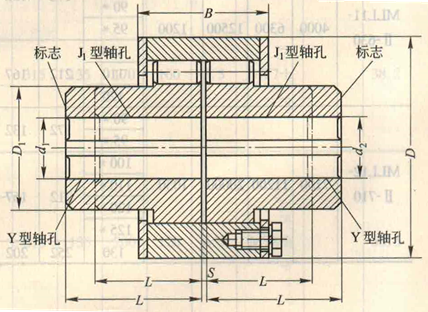

4、ZL型弹性柱销齿式联轴器转动惯量和质量表


型号	公称扭矩T_N/N•m	许用转速n/r•min^-1	销孔长度/mm		转动惯量/kg•m²	质量/kg
型号	公称扭矩T_N/N•m	许用转速n/r•min^-1	Y	J₁	转动惯量/kg•m²	质量/kg
ZL1	100	4000	32		0.001	1.438
			42	30		1.56
			52	38		1.634
ZL2	250	4000	42		0.002	2.451
			52	38		2.635
			62	44		2.723
			82	60	0.003	3.321
ZL3	630	4000	62	44	0.009	5.592
			82	60	0.009	6.202
			112	84	0.01	6.466
ZL4	1600	4000	112	84	0.038	15.094
ZL4	1600	4000	142	107	0.039	13.998
ZL5	4000	4000	112	84	0.088	24.154
			142	107	0.095	26.63
			172	132	0.098	24.686
ZL6	6300	3300	142	107	0.183	35.099
ZL6	6300	3300	172	132	0.188	34.081
ZL7	10000	2900	142	107	0.344	51.941
			172	132	0.369	56.419
			212	167	0.387	56.477
ZL8	16000	2500	172	132	0.74	85.388
			212	167	0.798	90.626
			252	202	0.8	82.06
ZL9	25000	2300	172	132	1.232	112.639
			212	167	1.361	127.551
			252	202	1.427	125.049
ZL10	31500	2100	212	167	1.936	160.704
			252	202	2.08	163.936
			302	242	2.163	158.128
ZL11	40000	2000	212	167	2.511	177.66
			252	202	2.721	189.608
			302	242	2.868	187.832
ZL12	63000	1700	252	202	5.103	263.398
			302	242	5.456	272.432
			352	282	5.597	262.926
ZL13	100000	1500	252	202	10.613	399.676
			302	242	11.597	447.644
			352	282	12.286	459.67
			410	330	12.163	410.282
ZL14	125000	1400	302	242	17.334	567.547
			352	282	18.798	612.253
			410	330	19.477	586.519
ZL15	160000	1300	352	282	24.64	720.796
			410	330	26.032	712.44
			470	380	26.554	679.79
ZL16	250000	1000	352	282	48.457	1010.32
			410	330	52.785	1100.91
			470	380	55.761	1115.386
			550	450	55.993	1022.61
ZL17	315000	950	410	330	85.646	1474.247
			470	380	91.753	1534.891
			550	450	96.16	1503.669
ZL18	400000	850	410	330	131.549	1847.739
			470	380	141.955	1980.153
			550	450	151.599	2011.597
			650	540	157.93	1964.523
ZL19	630000	750	470	380	244.767	2743.4
			550	450	266.661	2890.26
			650	540	288.303	2987.456
ZL20	1000000	650	470	380	484.727	3867.934
			550	450	531.501	4308.732
			650	540	580.351	4599.492
ZL21	1600000	530	550	450	1353.544	7178.032
			650	540	1512.413	8157.032
			800	680	1691.025	8593.602
ZL22	2000000	500	650	540	2079.058	9674.878
			800	680	2351.44	10555.79
			900	780	2394.865	9837.026
ZL23	2500000	460	650	540	3130.426	11891.54
			800	680	3632.924	13811.2
			900	780	3815.088	13496.39
			1000	880	3827.698	12482.44
