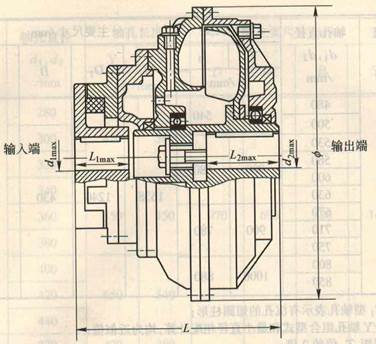

YOXII型限矩型液力耦合器

规格型号	输入转速/r•min^-1	传递功率范围/kW	过载系数	效率	外形尺寸/mm		输人轴孔/mm		输出轴孔/mm		转动惯量/kg•m^2			充油量/L		质量（不含油）/kg
					Φ	L	d1max	L1max	d2max	L2max	主动件	从动件	80%充油量	40%	80%
YOXII 400	1000	8~18.5	1.3~1.7	0.96	480	355	70	140	70	140	0.46	0.21	0.16	4.65	9.3	70
	1500	28~48
YOXII 450	1000	15~30	1.3-1.7	0.96	530	397	75	140	70	140	0. 68	0.23	0.11	6.5	13	85
	1500	50~90
YOX II 500	1000	25~50	1.3~1.7	0.96	590	435	90	170	90	170	1.7	0.47	0.21	9.6	19.2	110
	1500	68~144
YOXII 560	1000	40~80	1.3~1.7	0.96	634	489/529	100	170/210	110	170/210	3.1	1.2	0.5	15	30	162
	1500	120~270
YOX1 650	1000	90~176	1.3~1.7	0.96	740	556	130	210	130	210	6.5	2.3	1.8	23	46	191
	1500	260~480
YOXII 750	1000	170~330	1.3~1.7	0.96	842	618	140	250	140	250	11.5	4.8	5	34	68	338
	1500	480~760

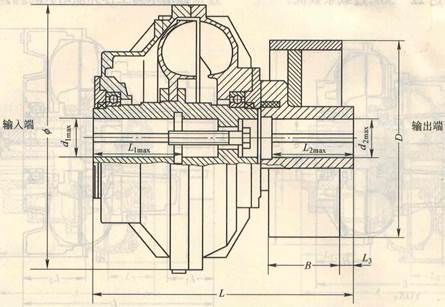

YOXII_Z型带制动轮液力耦合器参数

规格型号	输入转速/r•min^-1	传递功率范围/kW	过载系数	效率	外形尺寸/mm					输人轴孔/mm		输出轴孔/mm		制 动 轮			质量(不含油)/kg
					Φ	L	B	D	L3	d1max	L1max	d2max	L2max	规格D/B	转动惯量/kg•m^2	质量/kg
YOXIIZ400	1000	8~18.5	1.3~1.7	0.96	480	556	150	315	10	70	140	70	140	Φ315/150	1.3	42.6	70
	1500	28~48
YOXIIZ450	1000	15~30	1.3~1.7	0.96	530	580	150	315	10	75	140	70	140	Φ315/150	1.3	42.6	85
	1500	50~90
YOXIlZ500	1000	25~50	1.3~1.7	0.96	590	664	190	400	15	90	170	90	170	Φ400/190	3	66.4	110
	1500	68~144
YOXIIZ560	1000	40-80	1.3~1.7	0.96	634	736	190	400	15	100	210	110	210	Φ400/190	3	66.4	162
	1500	120~270
YOXILZ650	1000	90~176	1.3~1.7	0.96	740	829	210	500	15	125	210	130	210	Φ500/210	8	108.6	191
	1500	260-480
YOXIIZ750	1000	170~330	1.3~1.7	0.96	842	940	265	630	15	140	250	150	250	Φ630/265	25	146	338
	1500	480~760

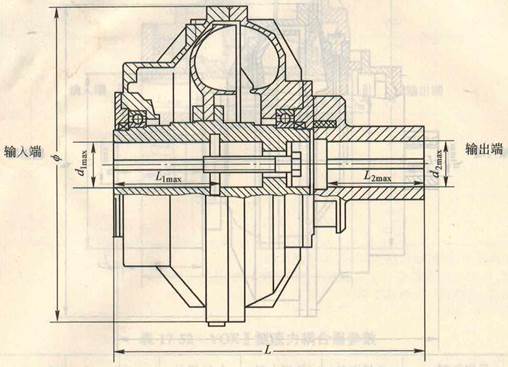

YOX_F型液力耦合器参数

型号规格	输入转速/r•min^-1	传递功率范围/kW	过载系数	效率	外形尺寸/mm		输人轴孔/mm		输出轴孔/mm		转动惯量/kg•m^2			充油量/L		质量(不含油)/kg
					Φ	L	d1max	L1max	d2max	L2max	主动件	从动件	80%充油量	40%	80%
YOXF360	1000	4.8~10	0.8~2.0	0.96	420	445	Φ60	140	Φ60	140	0.1	1.2	0.1	3.55	7.1	49
	1500	15~30
YOXF400	1000	9~18.5	0.8~2.0	0.96	480	470	Φ70	140	Φ70	140	0.25	1.42	0.16	4.65	9.3	65
	1500	22~50
YOXF450	1000	15~31	0.8~2.0	0.96	520	500	Φ75	140	Φ70	140	0.28	1.85	0.19	6.5	13	70
	1500	45~90
YOXF500	1000	25~50	0.8~2.0	0.96	580	580	Φ90	170	Φ90	170	0.64	4.5	0.21	9.6	19.2	105
	1500	70~150
YOXF560	1000	41-83	0.8~2.0	0.96	635	650	Φ100	210	Φ110	210	0.68	4.64	0.5	13.5	27	140
	1500	130-270
YOXF600	1000	69~115	0.8~2.0	0.96	686	670	Φ110	210	Φ120	210	0.76	6.2	1.2	1.8	36	200
	1500	180~360
YOXF650	1000	90~180	0.8~2.0	0.96	758	680	Φ125	210	Φ130	210	0.92	9.3	1.8	23	46	239
	1500	240~480
YOXF750	1000	165-330	0.8~2.0	0.96	840	830	Φ140	250	Φ150	250	3.7	18	5	34	68	332
	1500	380~760

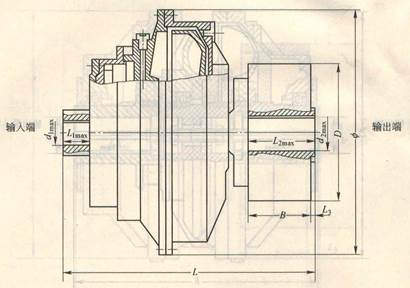

YOX_FZ型带制动轮液力藕合器参数

规格型号	输入转速/r•min^-1	传递功率范围/kW	过载系数	效率	外形尺寸/mm					输入轴孔		输出轴孔		制动 轮			质量/kg
					Φ	L	B	D	L3	d1max	L1max	d2max	L2max	规格D/B	转动惯量/kg•m^2	质量/kg
YOXFZ360	1000	4.8~10	0.8~2.0	0.96	420	445	150	Φ315	10	Φ60	140	Φ60	140	Φ315/150	0.64	32.5	49
	1500	15~30
YOXFZ400	1000	9~18.5	0.8~2.0	0.96	480	470	150	Φ315	10	Φ70	140	Φ70	140	Φ315/150	0.64	32.5	65
	1500	22~50
YOXFZ450	1000	15-31	0.8~2.0	0.96	520	500	150	Φ315	10	Φ75	140	Φ70	140	Φ315/150	0.64	32.5	70
	1500	45-90
YOXFZ500	1000	25~50	0.8~2.0	0.96	580	580	190	Φ400	15	Φ90	170	Φ90	170	Φ400/190	1.33	42	105
	1500	70~150
YOXFZ560	1000	41~83	0.8~2.0	0.96	635	650	190	Φ400	15	Φ100	210	Φ110	210	Φ400/190	1.33	42	140
	1500	130~270
YOXFZ600	1000	60~115	0.8~2.0	0.96	686	670	210	Φ500	15	Φ110	210	Φ120	210	Φ500/210	3.5	70.8	200
	1500	180~360
YOXFZ650	1000	90~180	0.8~2.0	0.96	758	680	210	Φ500	15	Φ125	210	Φ130	210	Φ500/210	3.5	70.8	239
	1500	240~480
YOXFZ750	1000	165~330	0.8~2.0	0.96	840	830	265	Φ630	15	Φ140	250	Φ150	250	Φ630/265	13.3	167	332
	1500	380~760
